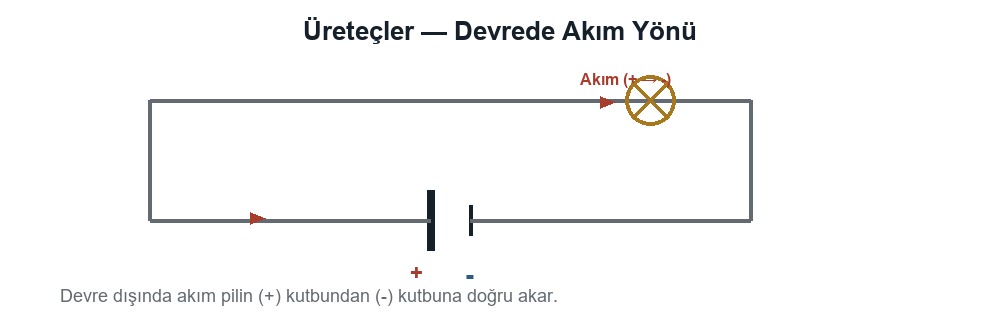

Üreteçler
Üreteç (pil, batarya), devreye ELEKTRİK ENERJİSİ SAĞLAYAN, kimyasal ya da başka bir enerjiyi elektrik enerjisine DÖNÜŞTÜREN elemandır. Her üretecin bir ELEKTROMOTOR KUVVETİ (EMK, ideal durumda sağladığı gerilim) ve bir İÇ DİRENCİ vardır; iç direnç nedeniyle üretecin UÇ GERİLİMİ, EMK'dan biraz daha KÜÇÜKTÜR (akım çektikçe bu fark büyür). Üreteçler seri bağlandığında toplam EMK artar; paralel bağlandığında EMK aynı kalır ama devreye daha uzun süre akım sağlanabilir.
Çözümlü örnek

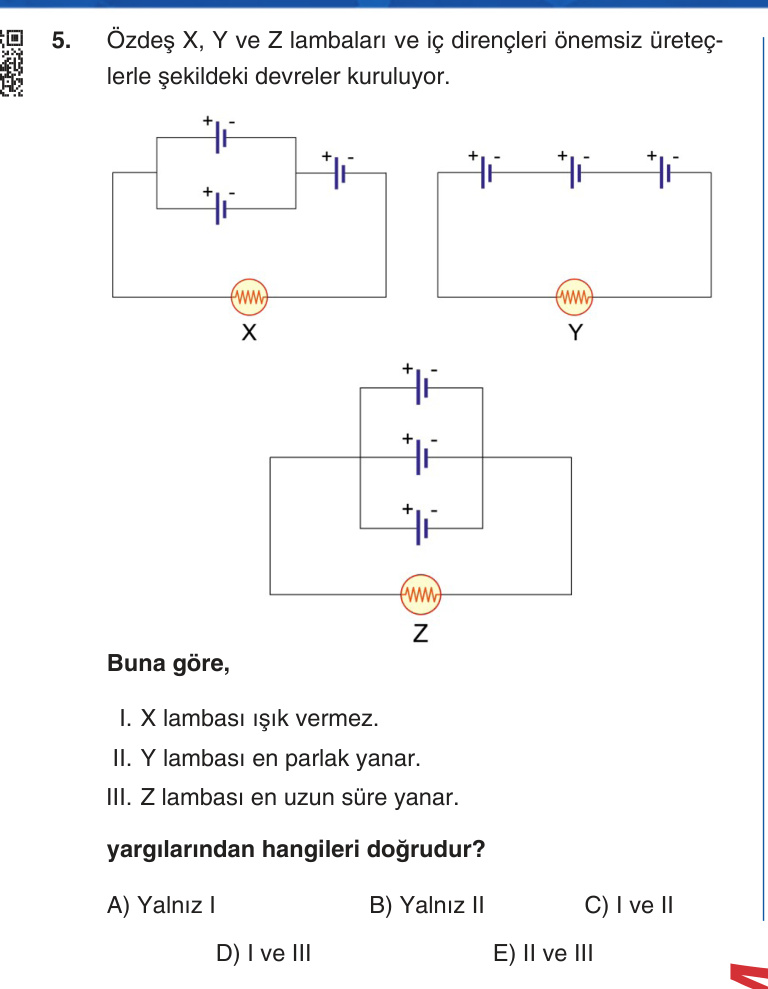

Gerçek Sınav Sorusu
Aşağıda ilgili gerçek bir sınav sorusu ve çözümü yer almaktadır.
- Devrelerdeki lambaların birbirine göre SERİ/PARALEL bağlantısı incelenerek, HANGİ lambanın devre DIŞI kaldığı (ışık vermediği), hangisinin EN AZ dirençle EN ÇOK akım aldığı (en parlak yandığı) ve hangisinin EN UZUN yandığı (pil ömrünü en az tükettiği) belirlenir; cevap D'dir.
