Ohm Yasası ve Dirençlerin Bağlanması
Anlatım
Ohm Yasası ve Dirençlerin Bağlanması

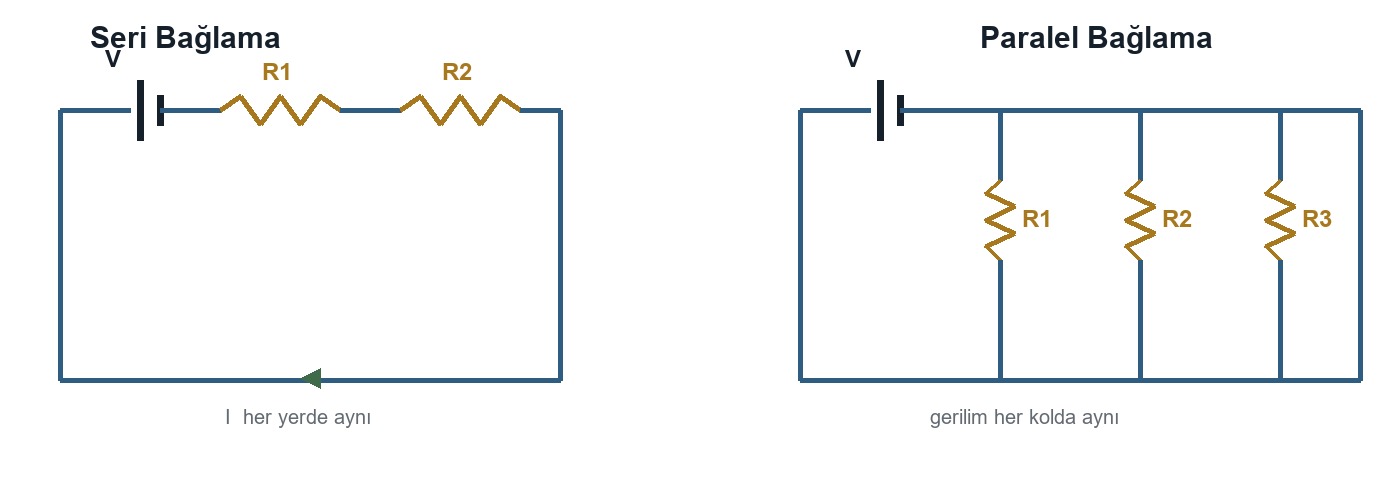

Ohm Yasası'na göre bir iletkenden geçen akım, uçları arasındaki gerilimle DOĞRU, direnciyle TERS orantılıdır: I=V/R (akım= gerilim/direnç). Dirençler SERİ bağlandığında (art arda) eşdeğer direnç, dirençlerin TOPLAMINA eşittir ve akım HER DİRENÇTE AYNIDIR. Dirençler PARALEL bağlandığında (kollara ayrılarak) eşdeğer direncin TERSİ, dirençlerin TERSLERİNİN TOPLAMINA eşittir ve gerilim HER KOLDA AYNIDIR; paralel bağlamada eşdeğer direnç HER ZAMAN en küçük dirençten de KÜÇÜKTÜR.
Çözümlü örnek

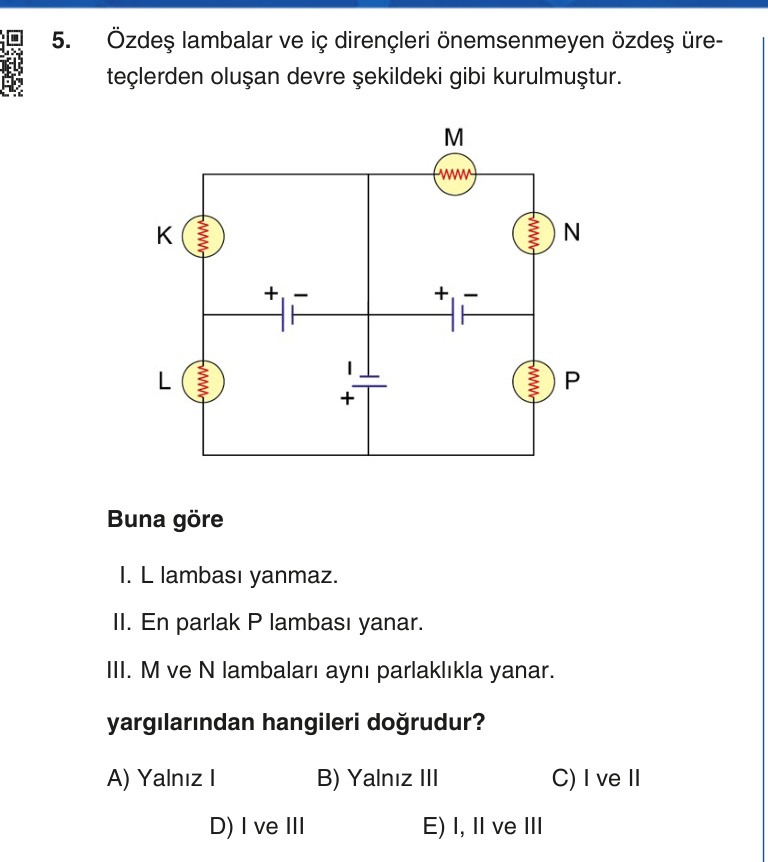

Gerçek Sınav Sorusu
Aşağıda ilgili gerçek bir sınav sorusu ve çözümü yer almaktadır.
- Lambaların PARALEL veya SERİ bağlı olmasına göre üzerlerinden geçen AKIM ve dolayısıyla PARLAKLIKLARI değişir; devre şeması İNCELENEREK hangi lambaların AYNI KOLDA (seri) hangilerinin FARKLI kollarda (paralel) olduğu belirlenir, bu bağlantı türüne göre I, II, III yargıları DEĞERLENDİRİLİR; cevap E'dir.
