Transformatörler
Transformatörler, elektromanyetik indüksiyon prensibiyle çalışarak alternatif akımın GERİLİMİNİ (voltajını) YÜKSELTEN (çıkış sarım sayısı fazla) veya DÜŞÜREN (giriş sarım sayısı fazla) cihazlardır; elektrik enerjisinin UZUN MESAFELERE VERİMLİ biçimde İLETİLMESİNDE KRİTİK bir rol oynarlar.
Çözümlü örnek

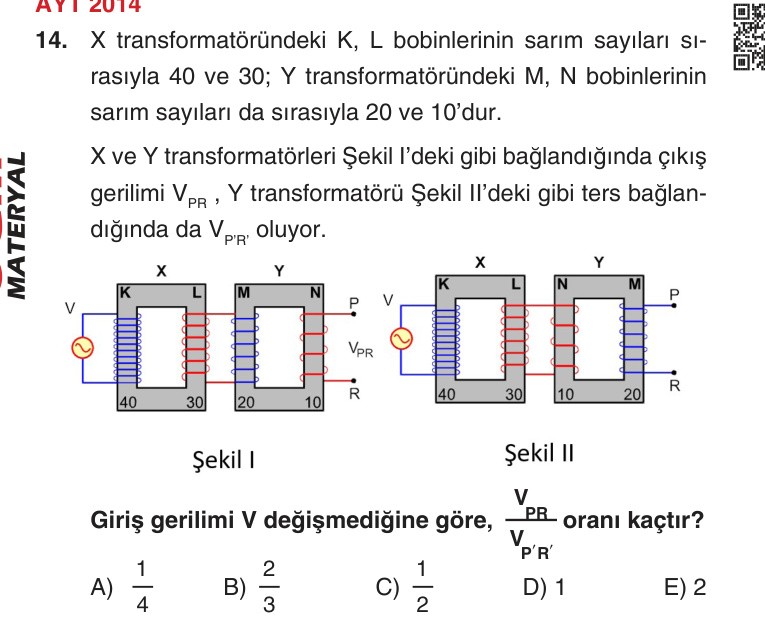

Gerçek Sınav Sorusu
Aşağıda ilgili gerçek bir sınav sorusu ve çözümü yer almaktadır.
- Bir transformatörde çıkış gerilimi, giriş gerilimi ile sekonder/primer sarım oranının çarpımına eşittir. Şekil I'de V girişi önce X transformatöründen (K=40 primer, L=30 sekonder) geçerek V₁=V·(30/40) olur; bu V₁, Y transformatörünün M=20 primerine girer ve N=10 sekonderinden V_PR=V₁·(10/20)=V·(30/40)·(10/20)=V·(3/8) çıkar. Şekil II'de Y transformatörü ters bağlandığından şimdi N=10 primer, M=20 sekonder olur: V_P'R'=V₁·(20/10)=V·(30/40)·2=V·(3/2). Oran V_PR/V_P'R'=(3/8)/(3/2)=(3/8)·(2/3)=1/4 bulunur, cevap A'dır.
