Manyetik Akı ve İndüksiyon Akımı
Manyetik akı (Φ=B·A·cosθ), bir yüzeyden GEÇEN manyetik alan ÇİZGİLERİNİN SAYISINI temsil eder; Faraday yasasına göre, bir devredeki manyetik akı DEĞİŞİRSE, bu devrede bir İNDÜKSİYON AKIMI (elektromotor kuvvet) OLUŞUR.
Çözümlü örnek

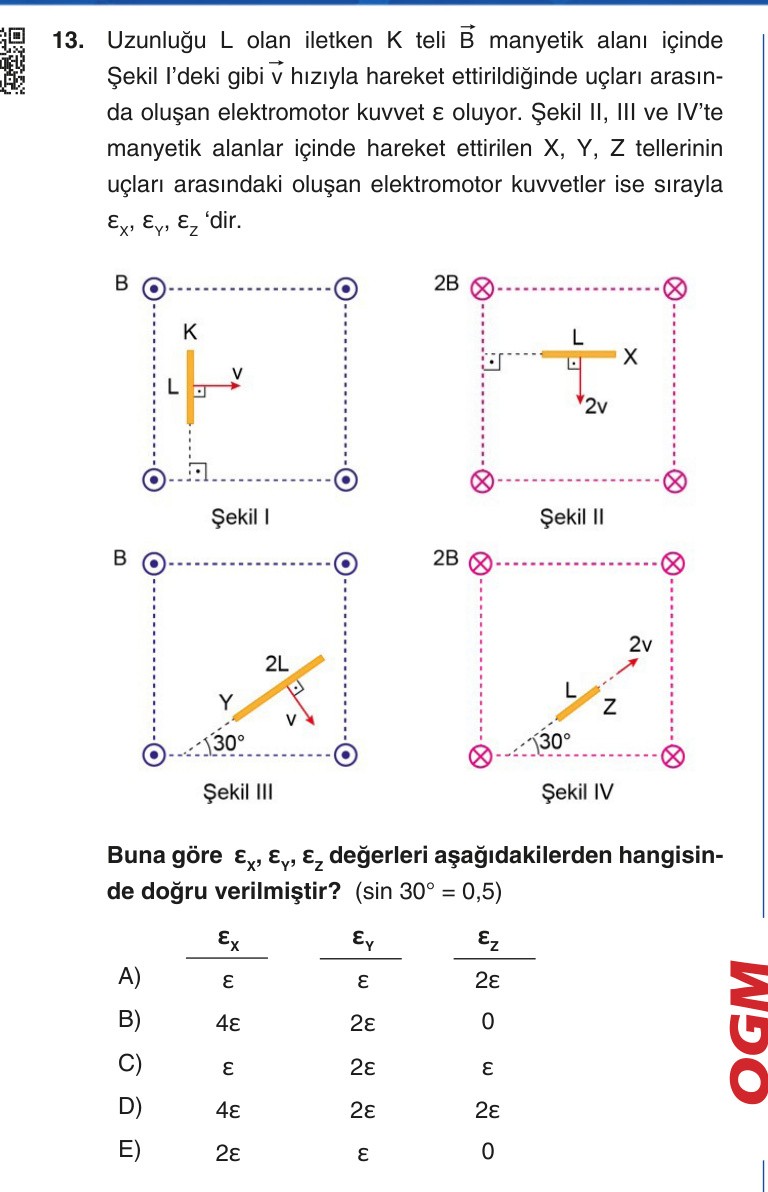

Gerçek Sınav Sorusu
Aşağıda ilgili gerçek bir sınav sorusu ve çözümü yer almaktadır.
- Hareketli iletken çubukta oluşan elektromotor kuvvet ε=B·v·L_eff bağıntısıyla bulunur; burada L_eff, çubuğun hıza dik bileşenidir. Şekil I'de ε=B·v·L=ε (referans). Şekil II'de alan 2B, hız 2v ve çubuk hıza dik olduğundan ε_X=(2B)(2v)(L)=4BvL=4ε. Şekil III'te çubuk 2L uzunluğunda ve hıza dik konumdadır: ε_Y=B·v·(2L)=2BvL=2ε. Şekil IV'te ise hız vektörü çubuğa PARALEL çizilmiştir; hız çubuğa paralel olduğunda v×B çubuğa dik olur ve çubuk boyunca hiçbir bileşen kalmadığından indüklenen emk sıfırdır: ε_Z=0. Bulunan (4ε, 2ε, 0) değerleri cevap B'ye karşılık gelir.
